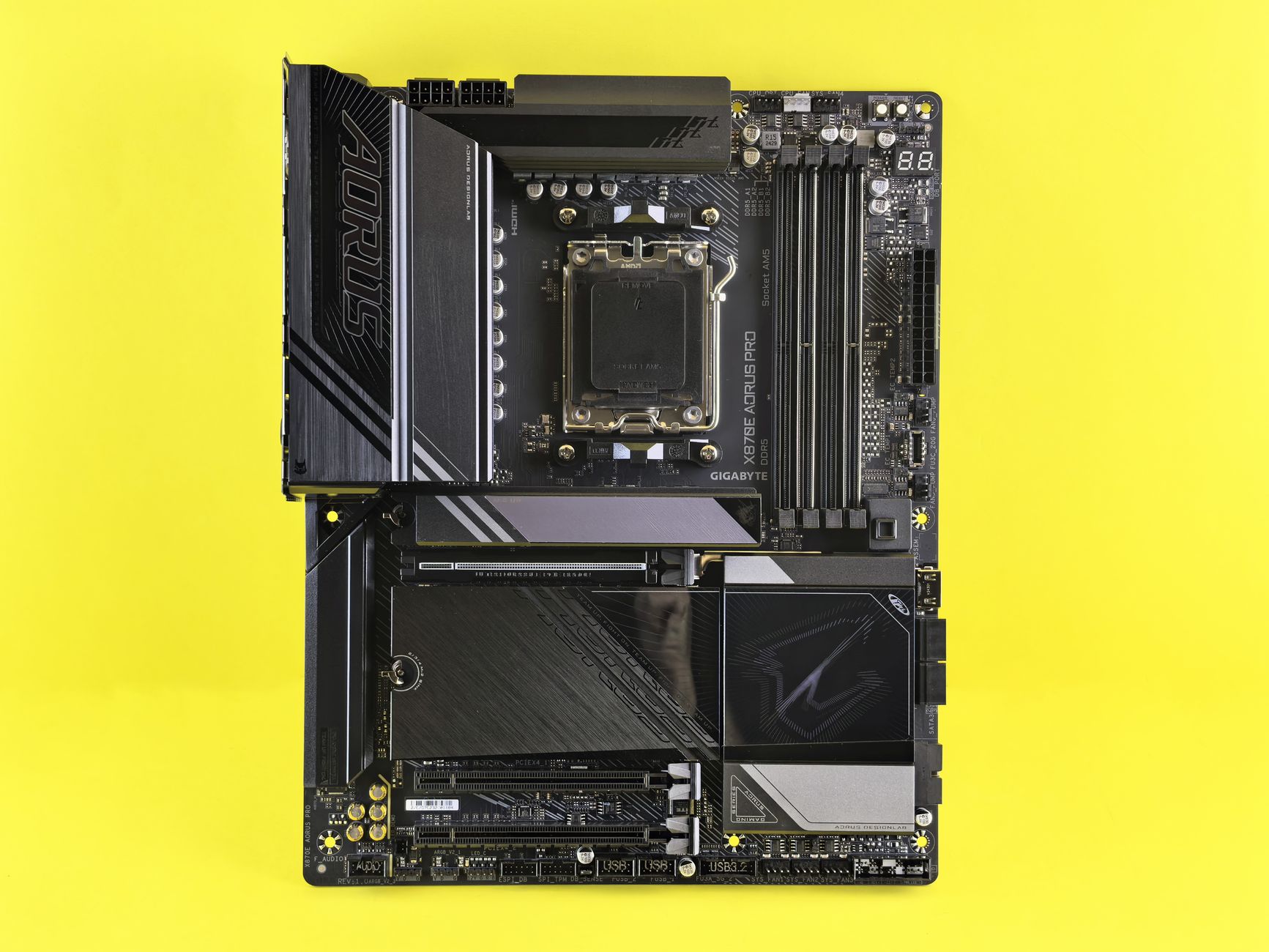

Anakart Üzerindeki PCIe Yuvalarının Lane Paylaşımı Nasıl Çalışır

Yeni bir sistem kurarken ya da mevcut bilgisayara ikinci bir ekran kartı veya ek bir NVMe SSD eklemeyi düşünürken karşınıza çıkan "x16'dan x8'e düşüyor" gibi ifadeler kafa karıştırabilir. Bu durum bir arıza değil, anakart tasarımının temelinde yatan bir kaynak paylaşımı meselesidir. Bu yazıda PCIe lane kavramının ne olduğunu, bu kaynağın nereden geldiğini ve anakart üreticilerinin bunu yuvalar ile M.2 soketleri arasında nasıl böldüğünü adım adım açıklıyoruz.

PCIe Lane Nedir ve Bant Genişliğiyle İlişkisi

PCIe (PCI Express), ekran kartından SSD'ye, ağ kartından ses kartına kadar birçok bileşenin anakartla iletişim kurduğu veri yoludur. Bu yolun en küçük yapı taşına "lane" denir. Bunu bir otoyoldaki şerit gibi düşünebilirsiniz: tek şeritli bir yolda belirli bir anda sınırlı miktarda araç geçebilirken, şerit sayısı arttıkça aynı anda geçebilen araç sayısı da artar.

x1, x4, x8, x16 gibi ifadeler, o bağlantıda kaç lane kullanıldığını gösterir. x16 bir yuva, 16 şeritlik bir yol gibidir ve x4'e göre çok daha fazla veriyi aynı anda taşıyabilir. Bu yüzden ekran kartları genellikle x16 yuvalara takılır: yüksek çözünürlüklü görüntü verisinin hızlıca aktarılması gerekir. Daha az veri trafiğine ihtiyaç duyan ağ kartı gibi bileşenler ise x1 veya x4 gibi daha dar yuvalarla yetinebilir.

Lane Kaynağı Nereden Gelir: CPU mu, Yonga Seti mi?

Burada işin can alıcı noktası başlıyor: bir anakarttaki toplam lane sayısı sonsuz değildir, sabit bir kaynaktan paylaştırılır. Modern sistemlerde bu kaynak iki yerden gelir: işlemcinin (CPU) kendisinden ve anakart üzerindeki yonga setinden (chipset).

İşlemciden gelen lane'ler genellikle en kritik görevlere ayrılır: birincil ekran kartı yuvası ve çoğunlukla CPU'ya en yakın konumdaki M.2 soketi. Bu lane'ler CPU'ya doğrudan bağlı olduğu için gecikme açısından en avantajlı yoldur.

Yonga seti üzerinden gelen lane'ler ise ikinci ve üçüncü PCIe yuvaları, ek M.2 soketleri, SATA denetleyicileri, USB denetleyicileri gibi daha fazla sayıda ama görece daha az kritik bileşen arasında paylaştırılır. Burada önemli bir ayrıntı var: CPU ile yonga seti arasındaki bağlantının kendisi de sınırlı bir bant genişliğine sahiptir. Yani yonga seti üzerinden gelen tüm lane'ler, aslında tek bir "ortak boru" üzerinden CPU'ya ulaşır. Bu nedenle yonga seti lane'lerini, CPU'nun doğrudan sağladığı lane'lere göre biraz daha paylaşımlı, "ikinci el" bir kaynak gibi düşünmek faydalı olur.

Fiziksel Yuva Boyutu ile Elektriksel Çalışma Modu Arasındaki Fark

Bir anakartta gördüğünüz yuvanın fiziksel uzunluğu, her zaman o yuvanın gerçekte kaç lane kullandığını göstermez. Fiziksel olarak x16 boyutunda üretilmiş bir yuva, anakart tasarımına bağlı olarak elektriksel anlamda yalnızca x8 veya hatta x4 hızında çalışabilir.

Bunun nedeni mühendislik ve maliyet dengesidir: üreticiler, kullanıcıların büyük kartları (örneğin ikinci bir ekran kartı veya genişletme kartı) rahatça takabilmesi için fiziksel yuvayı geniş tutar, ancak o yuvaya ayrılan gerçek lane sayısını sınırlı tutarak toplam lane bütçesini daha "kritik" bileşenlere aktarabilir. Sonuç olarak kullanıcı büyük bir karta sahip olduğu için otomatik olarak tam x16 hız beklerken, aslında elektriksel sınırlama nedeniyle beklenmedik bir performans tavanıyla karşılaşabilir.

İkinci Ekran Kartı Takıldığında Birinci Yuva Neden Yavaşlar

Tek ekran kartı kullanan birçok sistemde birincil PCIe x16 yuvası, genellikle tam x16 hızında çalışır çünkü o anda tüm ilgili lane'ler tek bir karta ayrılabilir. Fakat ikinci bir x16 yuvasına ekran kartı veya başka bir yüksek bant genişliği isteyen kart taktığınızda, toplam lane sayısı artmaz; yalnızca mevcut kaynak iki kart arasında bölüşülmeye başlar.

Bu nedenle pek çok anakartta iki kart takıldığında her iki yuva da x8/x8 şeklinde çalışacak biçimde tasarlanmıştır. Bazı anakartlarda bu oran farklı olabilir; bu tamamen üreticinin tasarım tercihine ve kullandığı anahtarlama (switching) devrelerine bağlıdır. Önemli olan şu: bu bir arıza ya da kusurlu parça belirtisi değildir. Anakart, elindeki sabit lane bütçesini akıllıca paylaştırmak için bilinçli olarak bu şekilde davranır.

M.2 SSD Soketlerinin SATA ve PCIe Yuvalarıyla Paylaşımı

Lane paylaşımı yalnızca ekran kartı yuvalarıyla sınırlı değildir. M.2 SSD soketleri de bu paylaşımın parçasıdır ve çoğu zaman kullanıcıların fark etmediği sürprizlere yol açar.

Bazı anakartlarda bir M.2 soketine SSD taktığınızda, belirli SATA portları otomatik olarak devre dışı kalır. Bu, o M.2 soketinin ve ilgili SATA portlarının aynı lane veya denetleyici kaynağını paylaşmasından kaynaklanır. Benzer şekilde, bazı modellerde ikinci bir M.2 soketinin kullanılması, bir PCIe x16 yuvasının x8'e düşmesine neden olabilir çünkü ikisi aynı lane havuzundan besleniyordur.

Bu paylaşım kalıpları anakart modelinden modele büyük farklılıklar gösterir; bir markanın bir ürününde geçerli olan kural, aynı markanın başka bir ürününde geçerli olmayabilir. Bu yüzden burada kesin bir sayı veya genel bir kural vermek yanıltıcı olur — her model kendi mantığına sahiptir.

Kullanım Kılavuzundaki Lane Paylaşım Şemasını Okuma

Bu paylaşım detaylarını öğrenmenin en güvenilir yolu, anakart kutusunun üzerindeki pazarlama metinlerine değil, üreticinin resmi kullanım kılavuzuna veya ürün sayfasındaki teknik dokümantasyona bakmaktır. Çoğu üretici, kılavuzda bir blok şeması (block diagram) veya lane paylaşım tablosu sunar.

Bu şemalarda genellikle yuvalar ve soketler arasında ok işaretleri, parantez içinde notlar veya dipnotlar bulunur; bunlar "bu M.2 soketi kullanıldığında şu SATA portu devre dışı kalır" veya "ikinci x16 yuvası doluyken birinci yuva x8'e düşer" gibi bilgileri içerir. İlk bakışta karmaşık görünse de, hangi bileşenin hangi bileşenle "rekabet ettiğini" anlamak için birkaç dakika harcamak, kurulum sonrası yaşanacak sürprizleri büyük ölçüde önler.

PCIe Sürümünün (Gen3, Gen4, Gen5) Bant Genişliğine Etkisi

Lane sayısı kadar önemli olan bir diğer faktör de PCIe sürümüdür. Her yeni PCIe nesli (Gen3'ten Gen4'e, Gen4'ten Gen5'e), aynı sayıda lane üzerinden yaklaşık iki kat daha fazla veri taşıma kapasitesi sunar. Yani lane sayısı sabit kalsa bile sürüm yükseldikçe bant genişliği artar.

Bu sayede, örneğin bir Gen4 x4 bağlantısı, kabaca bir Gen3 x8 bağlantısına yakın bir bant genişliği sunabilir (kesin rakamlar cihaza ve senaryoya göre değişir). Bu mantık, özellikle az lane'e sahip ama yeni nesil bir yuvaya takılan bileşenlerin neden hâlâ rekabetçi performans verebildiğini açıklar.

Burada dikkat edilmesi gereken bir diğer nokta: eski nesil bir PCIe yuvasına yeni nesil bir kart taktığınızda sistem geriye dönük uyumlu çalışır, kart çalışmaya devam eder. Ancak bağlantının üst sınırı, yuvanın desteklediği en yüksek sürümle sınırlı kalır. Yani Gen5 destekli bir SSD'yi Gen3 destekleyen bir yuvaya takarsanız, SSD'nin potansiyeli o yuvanın sürüm sınırına göre kısıtlanır.

Çoklu Ekran Kartı veya Çok Sayıda NVMe SSD Planlayanlar İçin Satın Alma Önerileri

Eğer birden fazla yüksek performanslı bileşen takmayı planlıyorsanız — iki ekran kartı, birkaç NVMe SSD, ek genişletme kartları gibi — anakart seçerken lane dağılımını ikincil değil, öncelikli bir kriter olarak ele almak gerekir. Çekirdek sayısı veya saat hızı kadar önemli olan bu konu, çoğu zaman ürün karşılaştırmalarında göz ardı edilir.

Genel bir eğilim olarak, giriş seviyesi veya daha uygun fiyatlı anakartlarda lane paylaşımı genellikle daha kısıtlayıcıdır; daha az sayıda tam hızlı yuva ve soket bulunur. Üst segment anakartlar ise genellikle daha cömert bir lane dağılımı ve daha az kısıtlayıcı paylaşım kuralları sunar. Ancak bu da model model değişebileceğinden kesin bir genelleme yapmak doğru olmaz.

Sonuç olarak en sağlıklı yaklaşım şudur: ilgilendiğiniz anakart modelinin resmi kullanım kılavuzunu veya ürün sayfasını inceleyip, hangi yuvanın hangi koşulda hangi hızda çalıştığını ve hangi M.2 soketinin hangi SATA portuyla çakıştığını önceden öğrenmektir. Kesin lane sayıları veya oranları üzerinden genel kural çıkarmak yerine, her zaman o modele özgü dokümantasyona başvurmak, kurulum sonrası yaşanacak performans sürprizlerinin önüne geçmenin en güvenilir yoludur.
